Инструкция по заправке картриджей HP CF210\CB540\CB530.

В этом уроке хочу поделится с вами как разобрать и заправить такие картриджи как: HP CF210\CB540\CB530 (для LJ Pro 200 M251/M276).

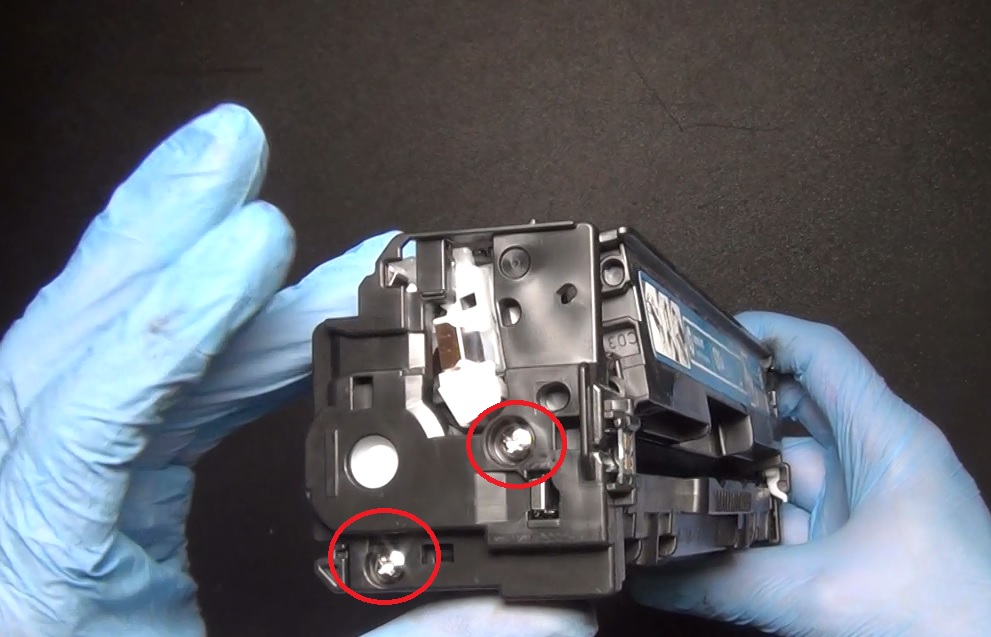

Выкурите шурупы из боковых крышек картриджа.

Выкрутите шурупы.

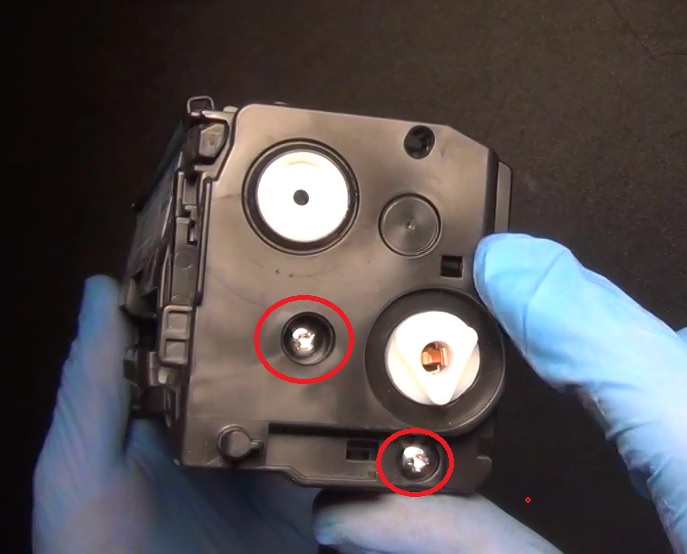

Отрутите шурупы на второй части картриджа.

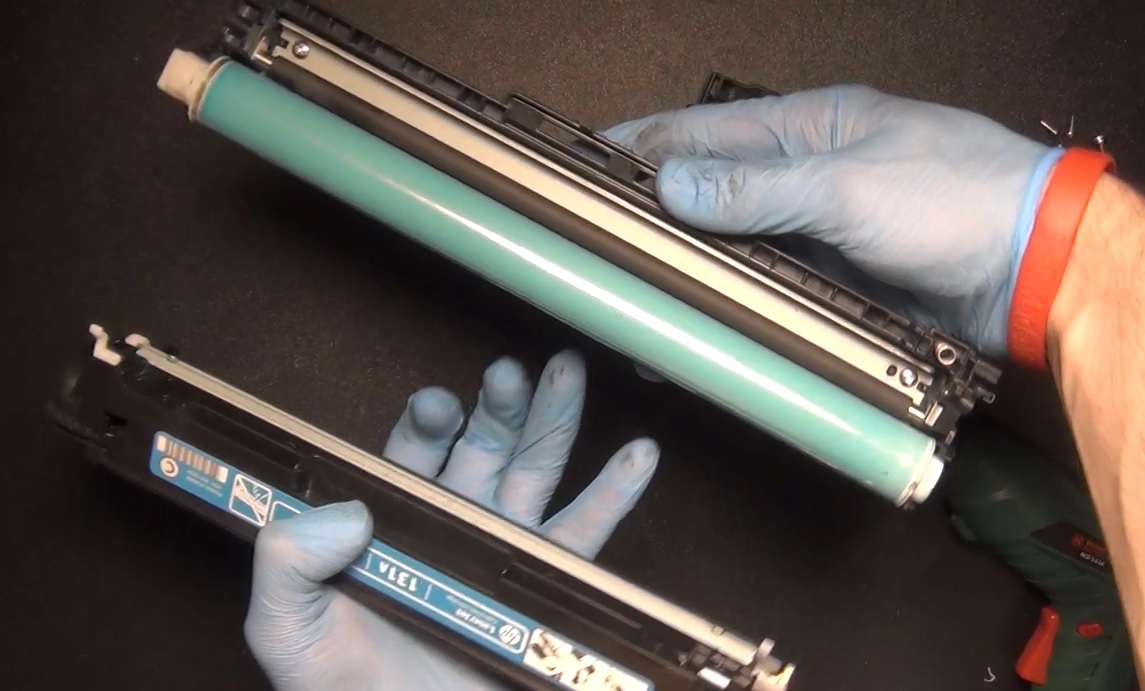

Разделите картридж на две части. Возьмите бункер для отработанного тонера.

Разедлите картридж на две части.

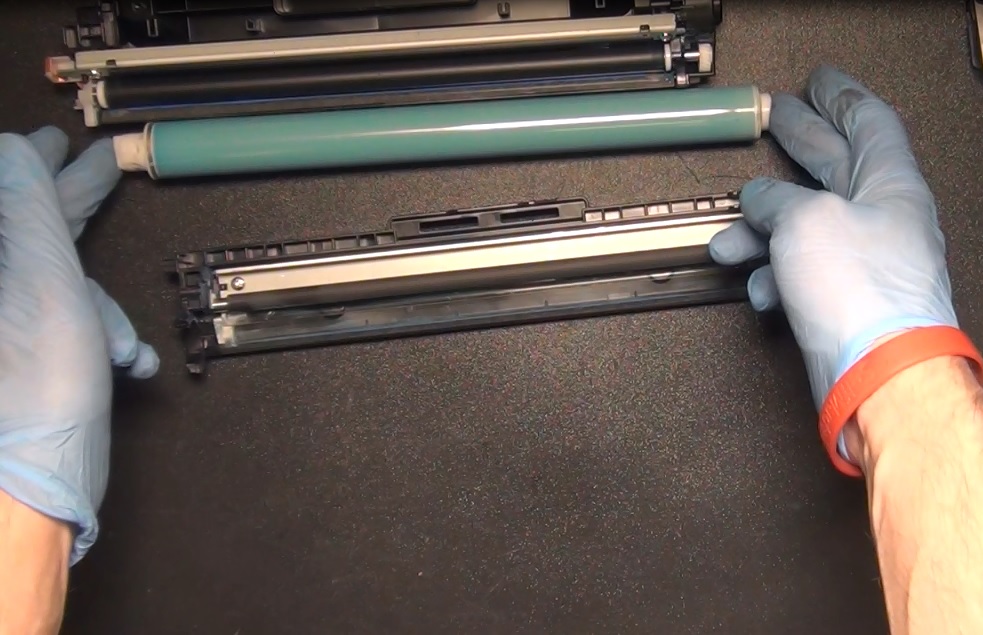

Снимите фотобарабан, вал заряда и отложите их в сторону.

Выньте фотобарабан и вал заряда и отложити их.

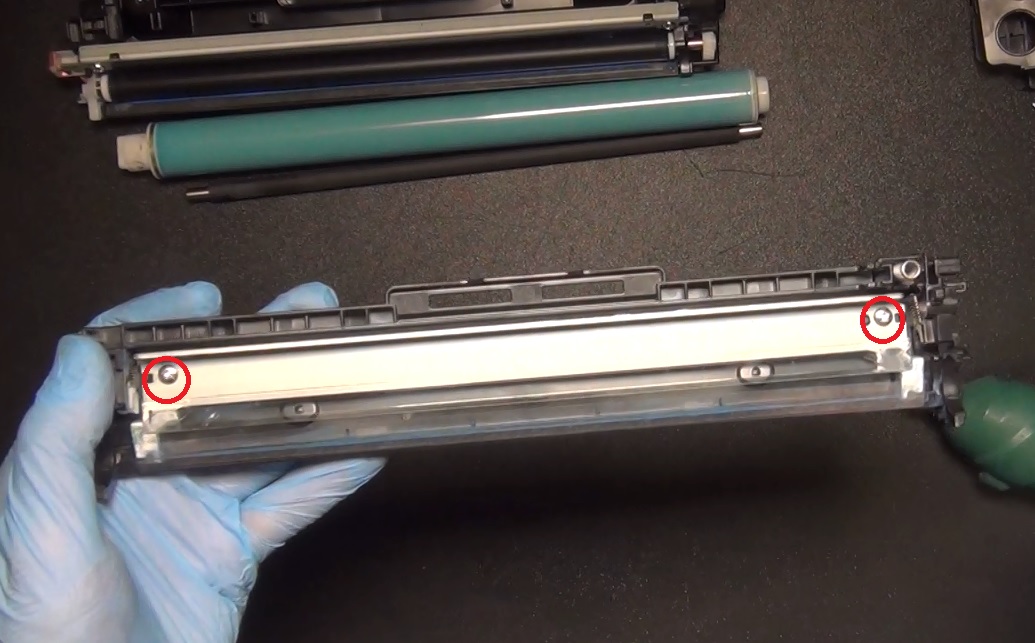

Открутите два шурупа и снимите ракель и вытряхните весь отработанный тонер. Установите на место ракель и прикрутите его.

Открутите два шурупа и снимите ракель.

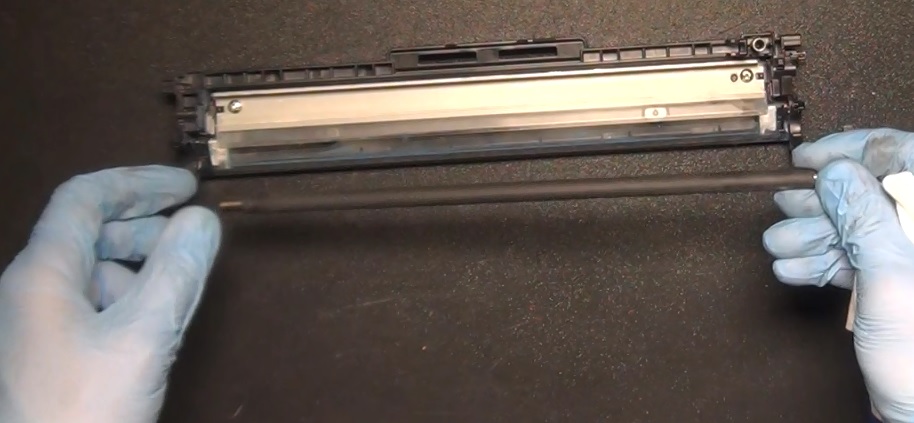

Протрите вал заряда сухой салфеткой и установите его на место.

Протрите вал заряда.

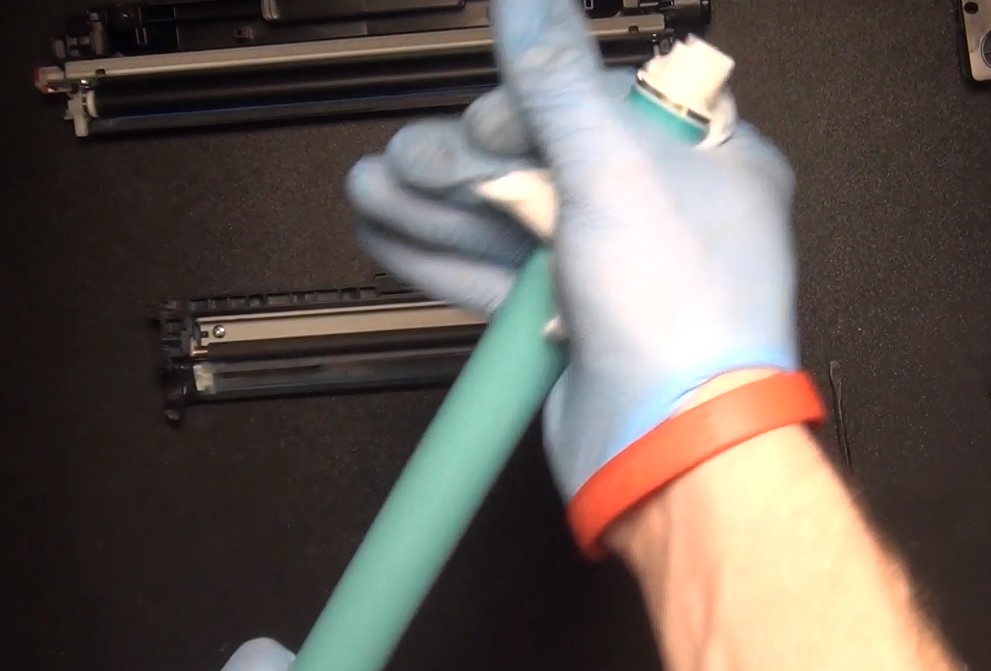

Протрите фотобарабан сухой салфеткой и установите его.

протрите фотобарабан.

Отложите часть для отработанного тонера и возьмите часть куда будем засыпать тонер.

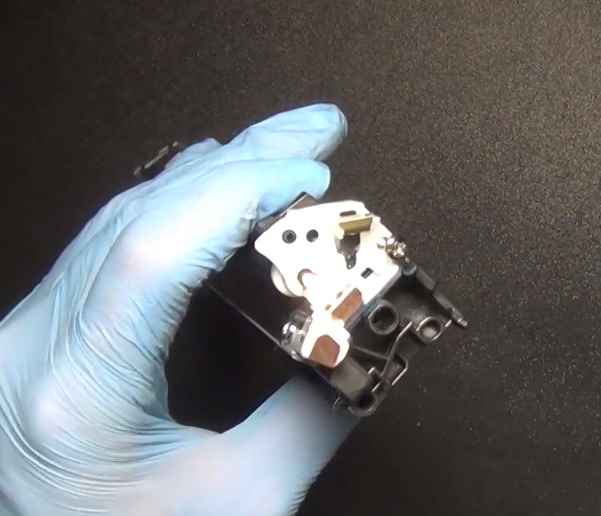

Открутите боковую крышку с контактами и отложите ее в сторону.

Открутите боковую крышку с контактами.

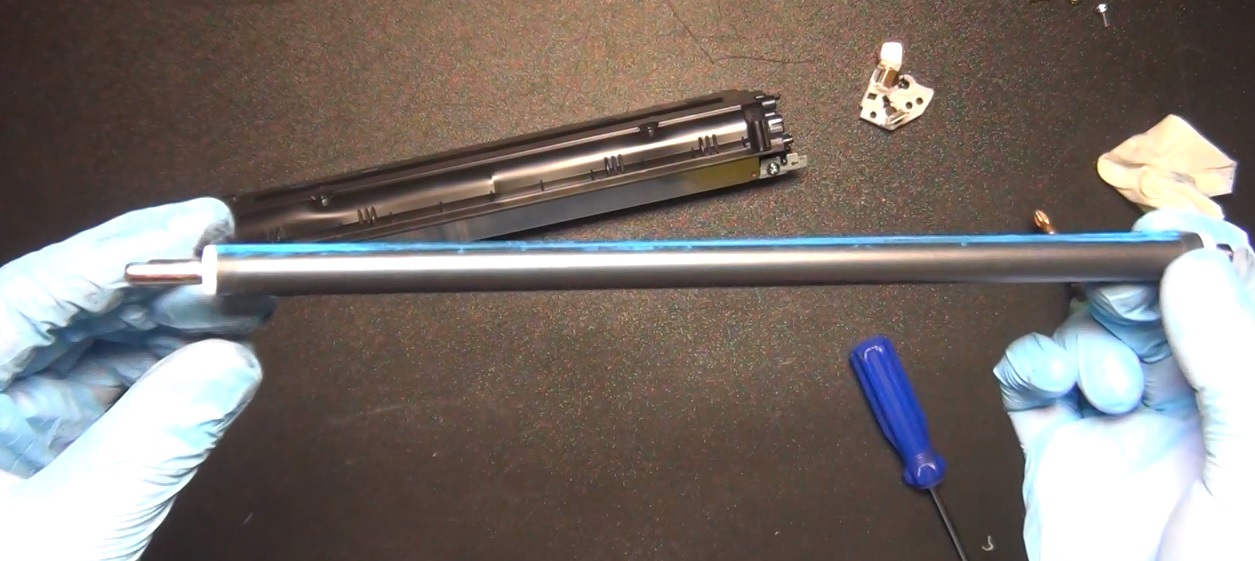

Выньте вал проявки.

Вал проявки

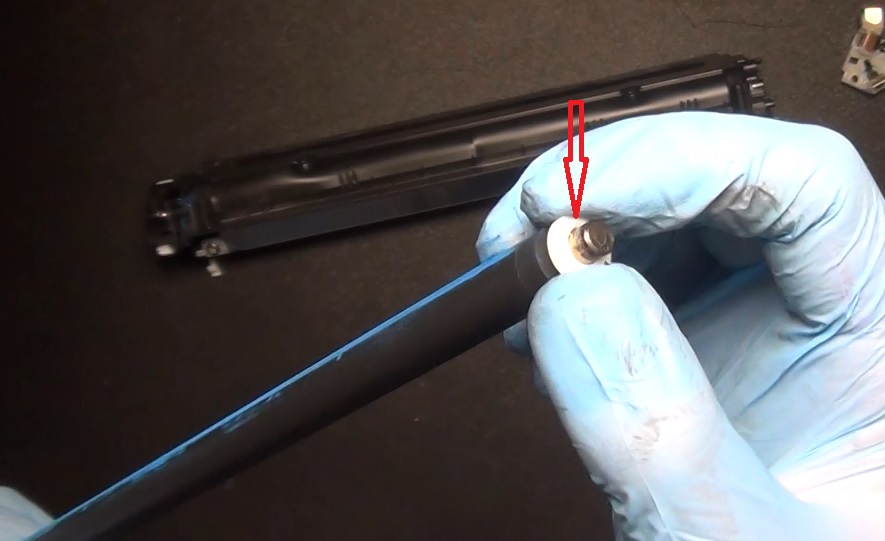

Обратите внимание, что на валу есть белые колпачки – это бушанги ни в коем случае не теряйте их.

Снимите бушанги.

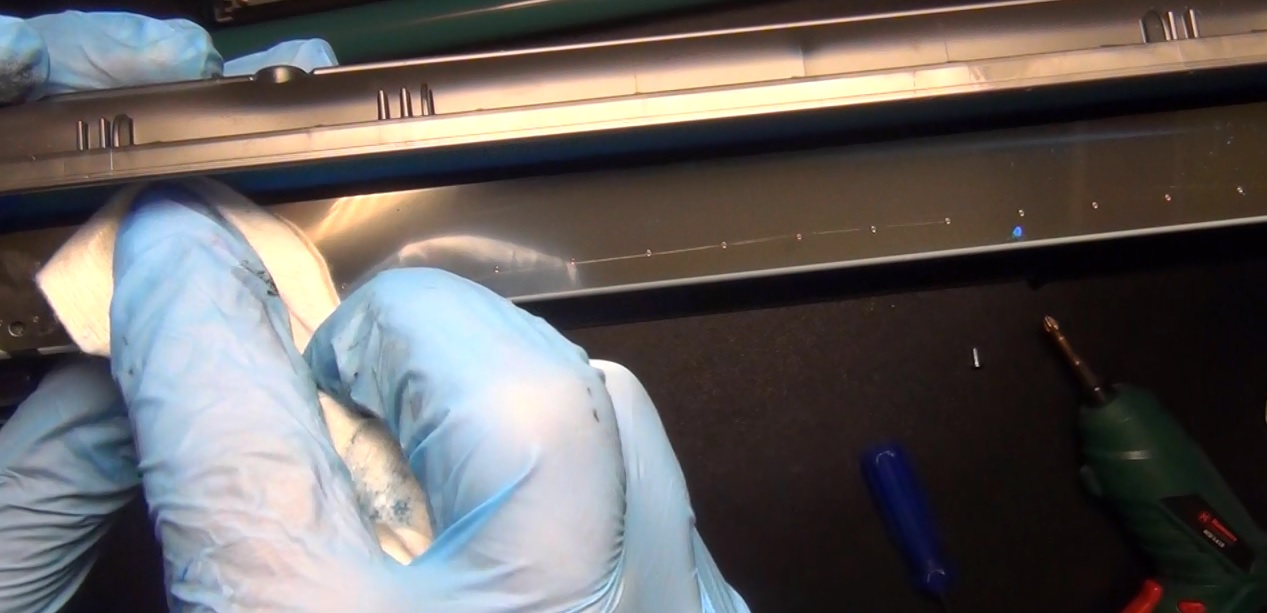

Протрите салфеткой, смоченной в обезжиривателе дозирующие лезвие и удалите весь нагар от тонера.

Протрите дозатор от старого тонера.

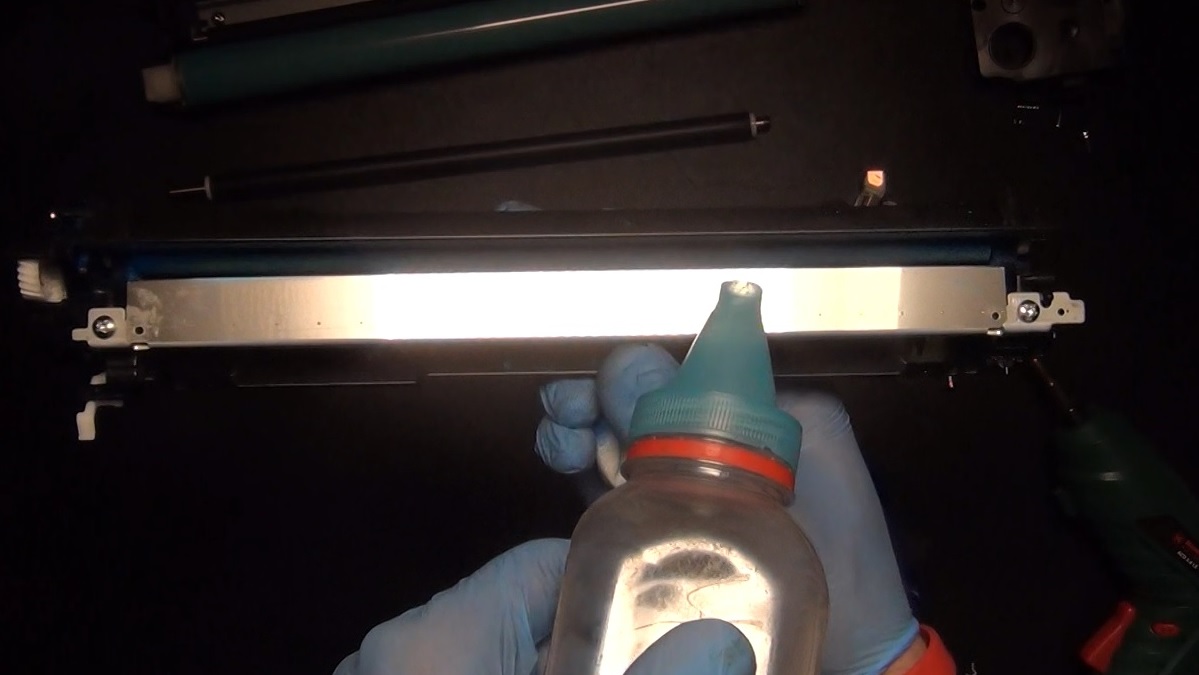

Засыпьте тонер, примерно 60 грамм.

Заправка картриджа тонером.

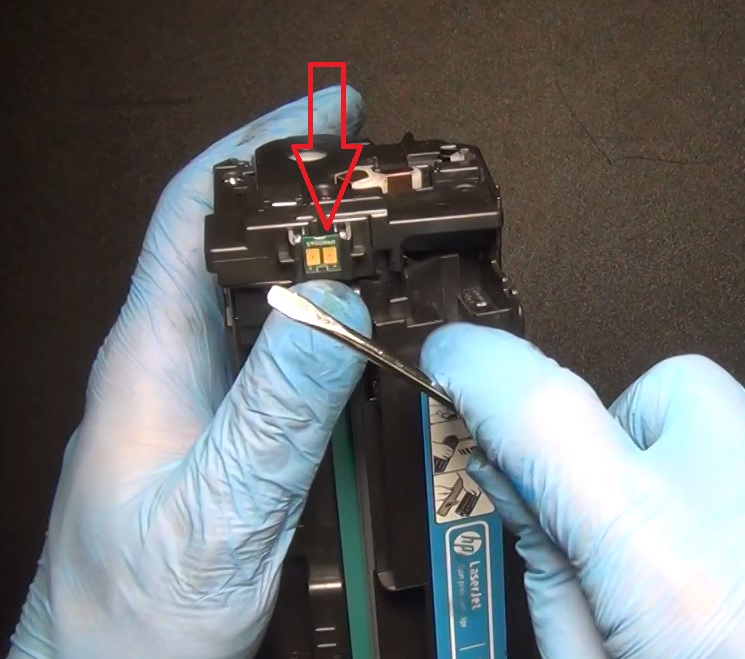

Соберите картридж в обратной последовательности. Выньте чип и установите новый.

Замена чипа на картридже.
